有机气体吸附-催化净化装置是我公司积累多年有机废气治理之经验,研制成功的高效节能的新型系列产品。适用于中低浓度的有机废气处理。系统原理:主要根据多孔活性炭的吸附性能和活性炭在高温状态所表现的脱附性质而将有机物分别吸附和脱附,脱附后的有机物进入催化燃烧炉在300-400℃进行催化燃烧将C、H化合物氧化为CO2和H2O等。

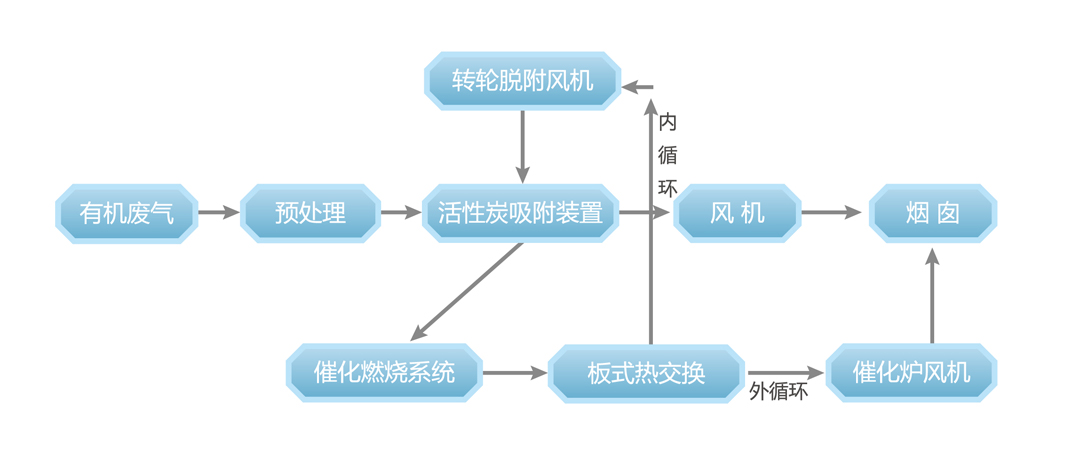

系统工艺流程图

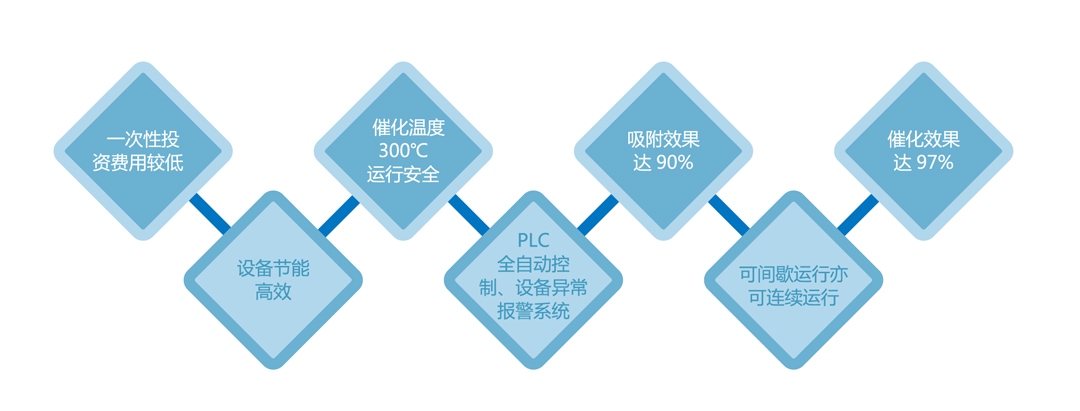

技术特点

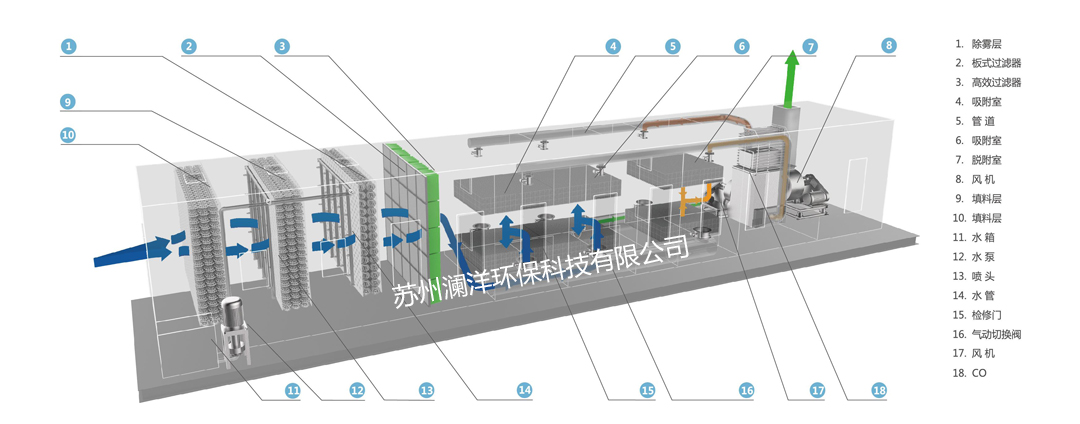

系统工艺流程说明

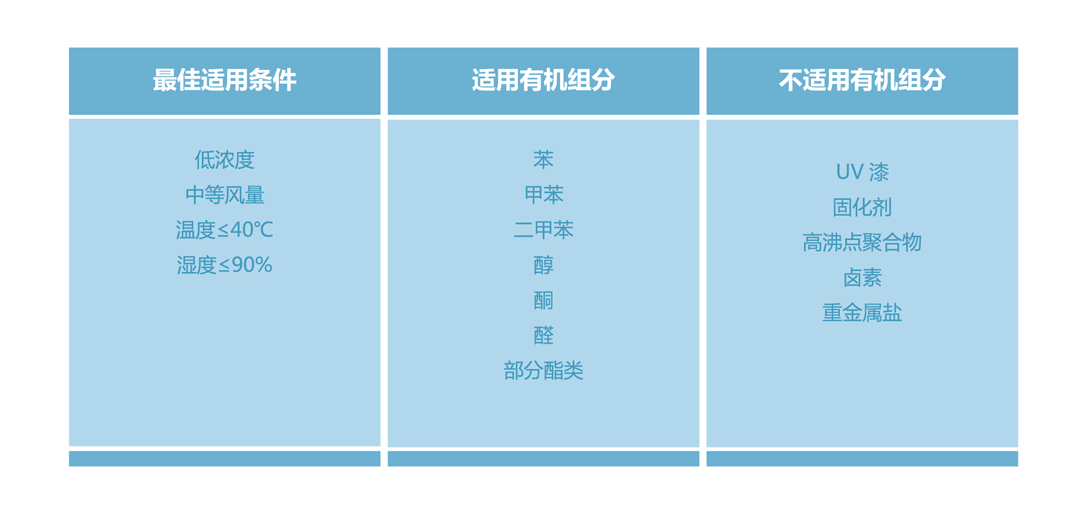

适用工况条件

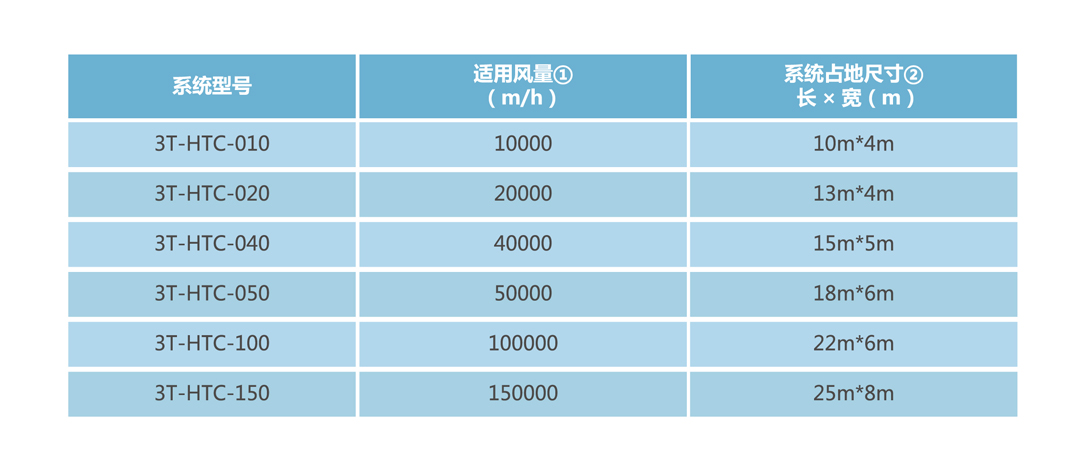

设备选型表
备注:
①处理风量及浓缩风量根据使用条件会有所差异。
②尺寸为预估部分,可根据实际条件调整。
预处理装置

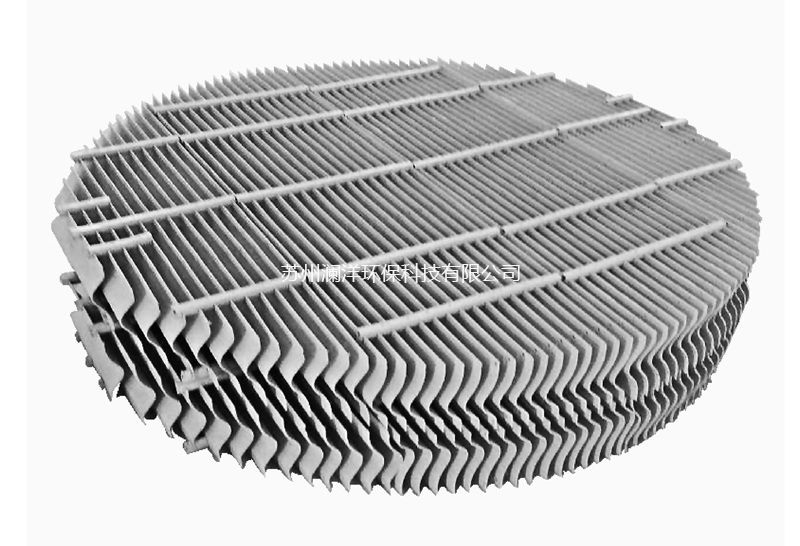

除雾层
能有效的进行气液分离

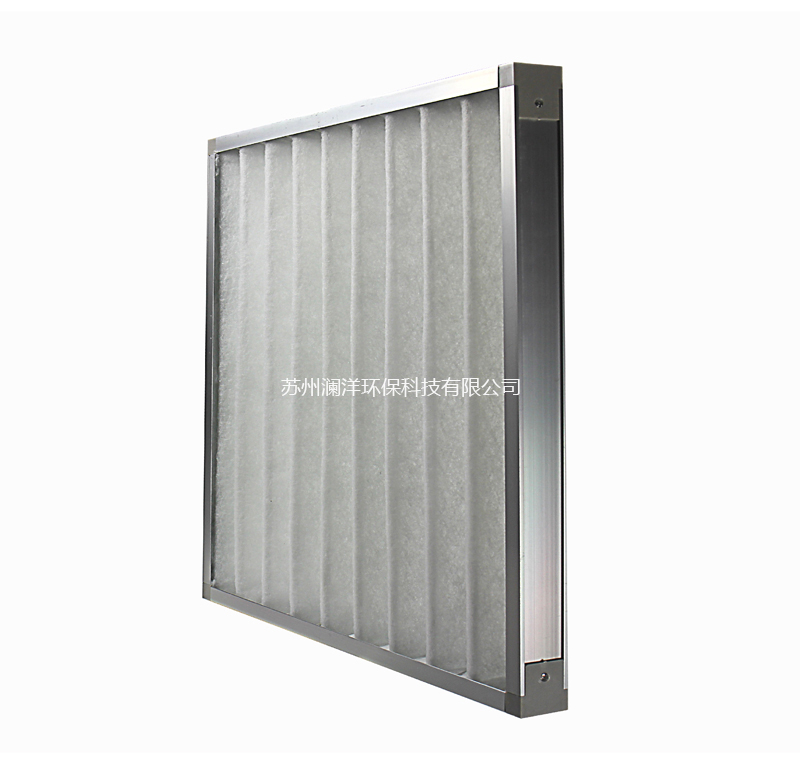

初效过滤器
一级过滤器采用的是初效过滤器,主要用于过滤 5μm 以上尘埃粒子。初效过滤器有板式、折叠式、袋式三种样式,为纯白棉折叠式制作,对于5μm以上颗粒的去除效率可以达到95%以上。

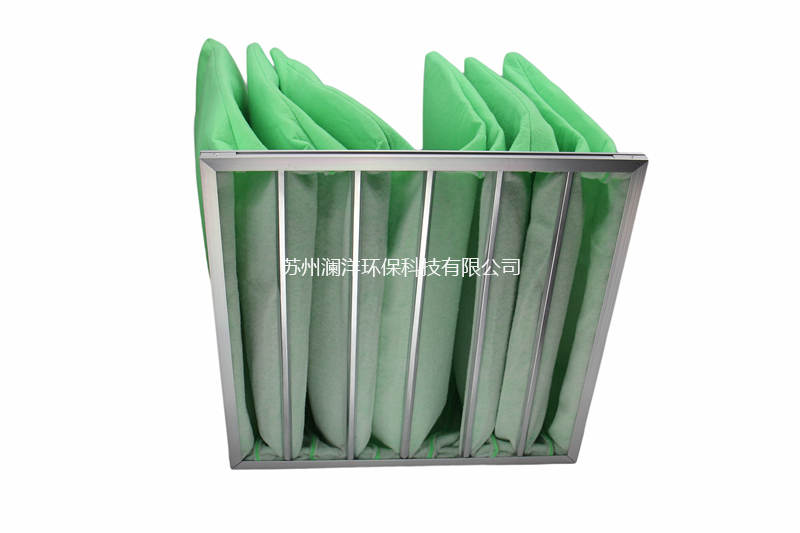

中效过滤器
袋式中效过滤器以其独特的袋式结构,确保气流均衡地充满整个袋子。独特的热熔技术可以防止袋子之间过于挤压或出现渗漏,这样降低了阻力并使容尘量达到最大。起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形。.对≥1.0μm颗粒的过滤效率在65%。

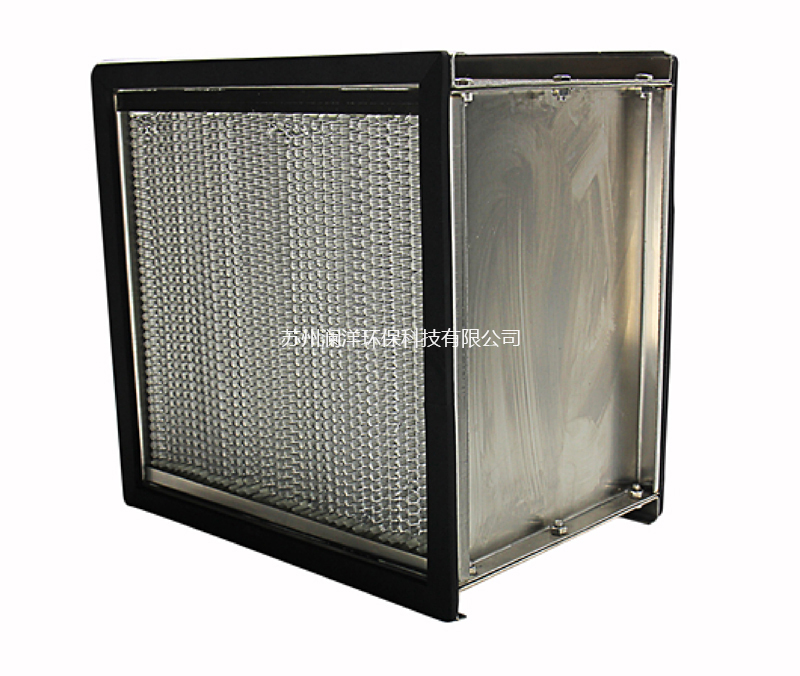

高效过滤器
高效过滤器采用聚丙烯滤纸为滤材,用铝板间隔,外框为铝合金型材,用环保聚氨酯密封胶密封而成。对≥0.5μm颗粒的过滤效率在99.5%。

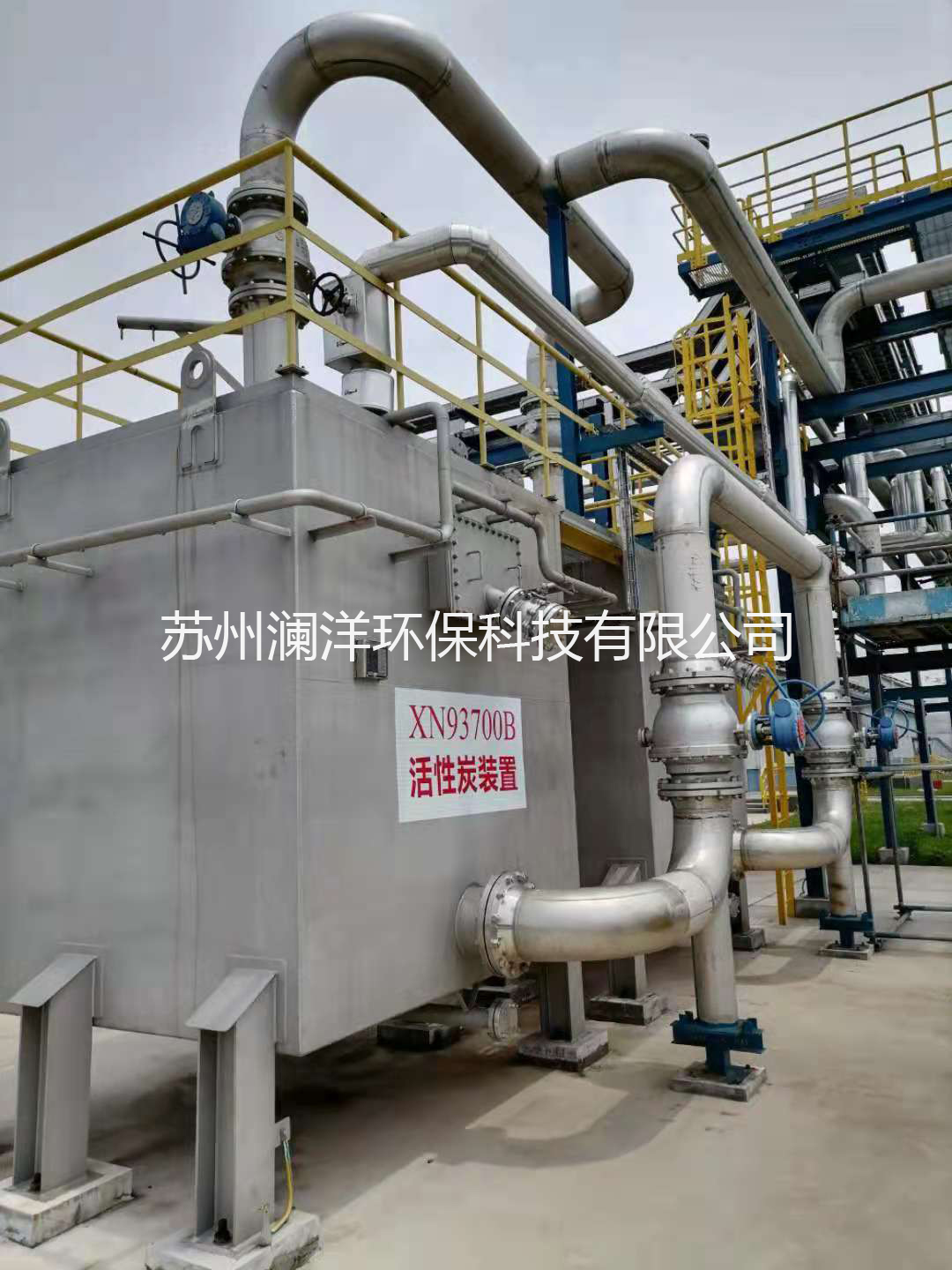

活性炭吸附装置

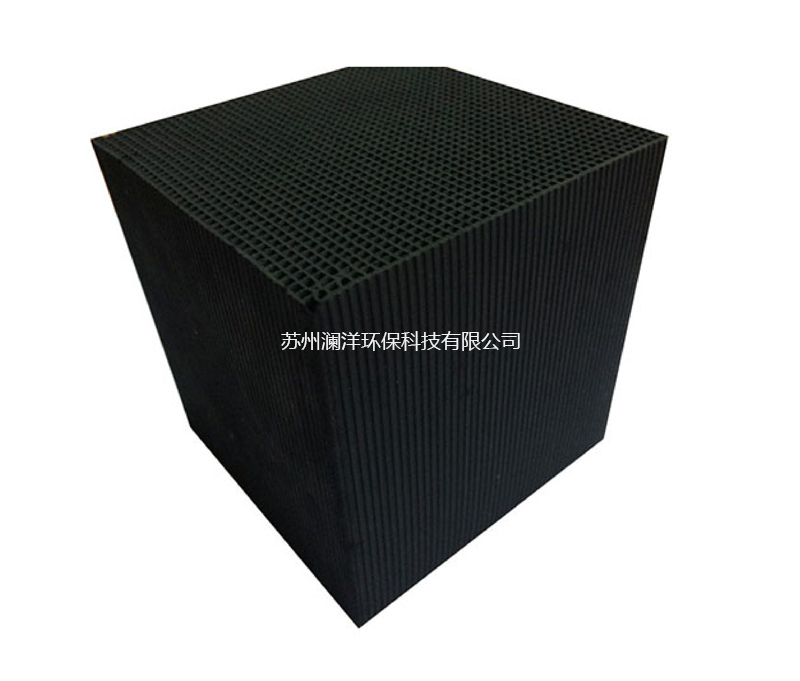

活性炭
吸附效率高,能力强;能够同时处理多种混合有机废气;净化效率≥95%; 设备构造紧凑,占地面积小,维护管理简单,运转成本低廉;采用自动化控制运转设计,操作简易、安全;全密闭型,室内外皆可使用。

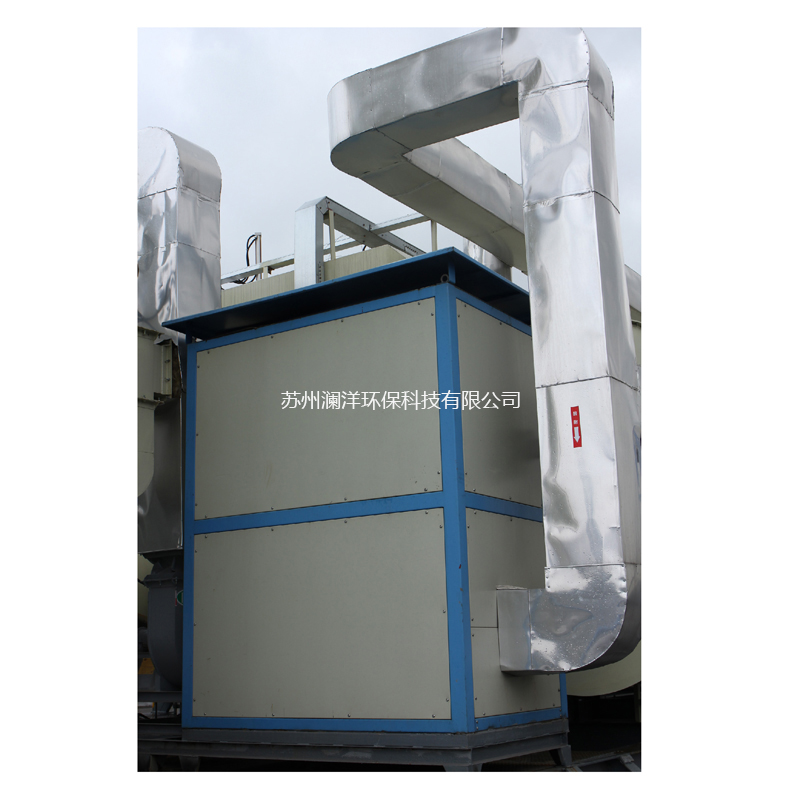

催化净化装置(CO)
用贵金属钯、铂镀在蜂窝陶瓷载体上作催化剂,净化效率高达97%以上,催化剂使用寿命长,且可以再生,气流通畅,阻力小。设有阻火除尘器、泄压口、超温报警等保护设施。占地面积小,使用寿命长。

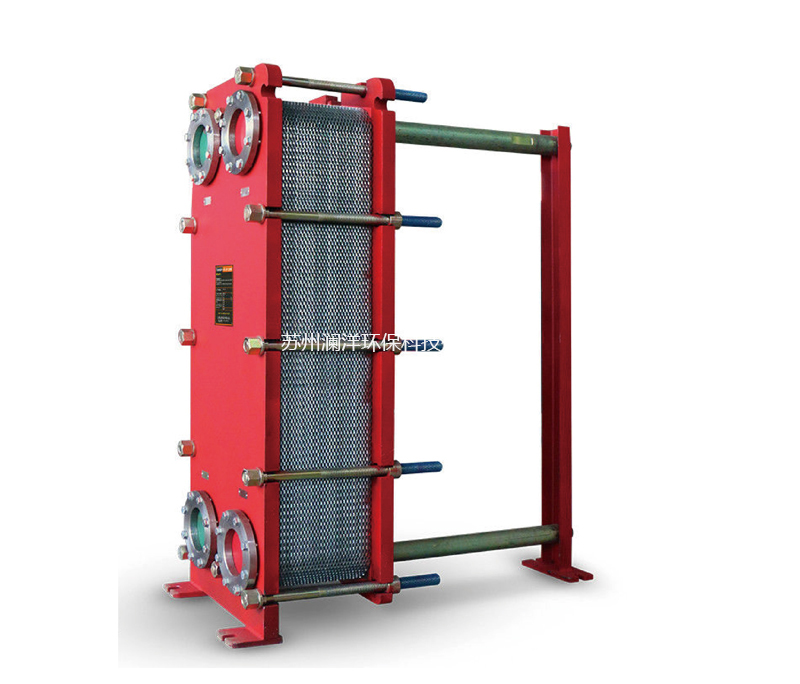

换热器
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达80%以上。

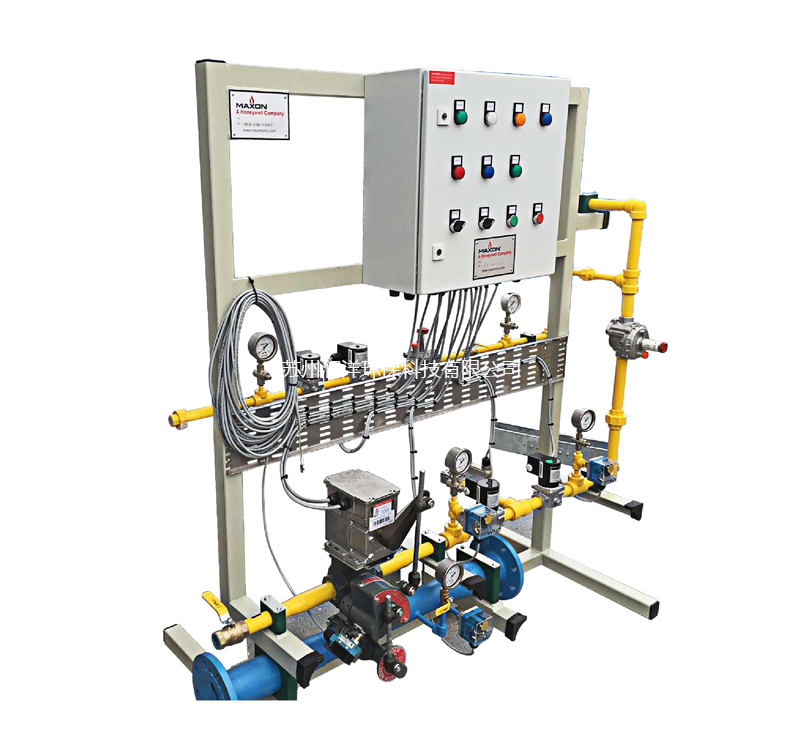

燃烧器
燃烧器作为一种自动化程度较高的机电一体化设备,从其实现的功能可分为五大系统:送风系统、点火系统、监测系统、燃料系统、电控系统。

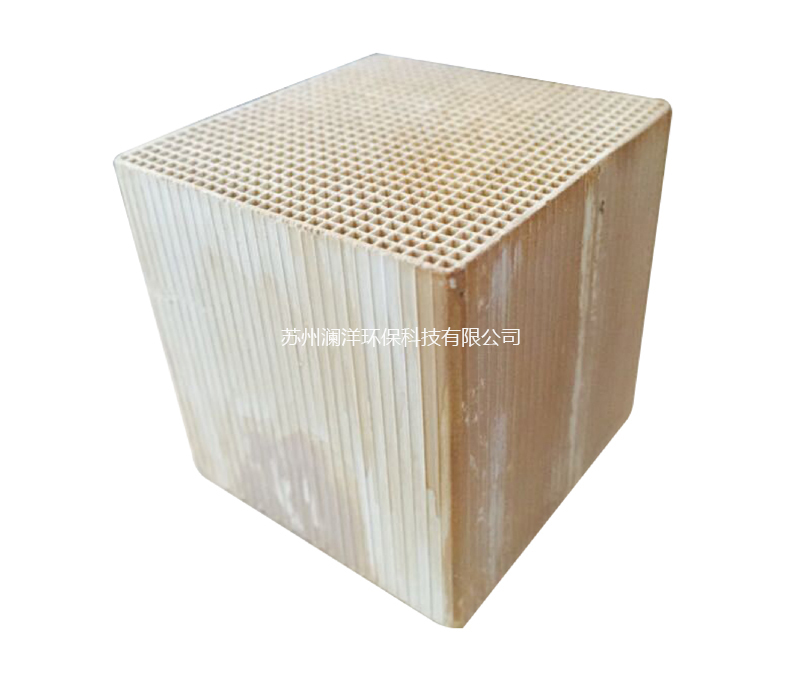

催化剂
降低反应的活化能,降低反应温度,提升反应速率。催化剂寿命为8000小时,低于此值能保证97%的催化燃烧效率。
工程案例
